无码视频一区二区三区_久久精品一区二区_日日操夜夜摸_久久永久免费_91视频网址www_A一级免费性插_97超碰美女_黄色无码高清_没罩子的瑜伽老师_艾小青亚洲专区在线播放__一级黄色自拍_三级日本视频_a级一级免费视频_97品白浆高清久久久久久

GB/T 33822-2025 納米磷酸鐵鋰

京都電子KEM產(chǎn)卡爾費(fèi)休庫侖法水分儀MKC-710S + 卡爾費(fèi)休干燥爐ADP-611 測定納米磷酸鐵鋰 - 水分

范圍
本文件規(guī)定了納米磷酸鐵鋰的技術(shù)要求、檢驗(yàn)規(guī)則及包裝、標(biāo)志、運(yùn)輸、貯存和訂貨單內(nèi)容，描述了相應(yīng)的試驗(yàn)方法。
本文件適用于鋰離子電池正極材料納米磷酸鐵鋰的制造和檢驗(yàn)。
分子式：LiFePO₄。
相對分子質(zhì)量：157.755(根據(jù)2023年國際相對原子質(zhì)量)。

術(shù)語和定義
下列術(shù)語和定義適用于本文件。
磁性異物  magnetic impurities
鋰離子電池正極材料中能夠被磁感應(yīng)強(qiáng)度不小于0.5T(5000 Gauss)磁棒吸附的雜質(zhì)。
注：磁性異物通常為鐵、鉻、鎳、鋅的單質(zhì)或化合物。
[來源：GB/T 41704-2022，3.1，有修改]
松裝密度  apparent density
粉未在規(guī)定條件下自由充滿標(biāo)準(zhǔn)容器后所測得的堆積密度。
注：即粉末松散填裝時(shí)單位體積的質(zhì)量。
振實(shí)密度  tap density
在規(guī)定條件下容器中的粉末經(jīng)振實(shí)后所測得的單位容積的質(zhì)量。
壓實(shí)密度  compacted density
粉末樣品在一定壓力下壓實(shí)后質(zhì)量與其所占體積之比。
[來源：GB/T 41232.2-2021，3.1.2]
粉末電阻率  powder resistivity
粉末材料內(nèi)部的電流電場強(qiáng)度和穩(wěn)態(tài)電流密度之比。
注：即單位體積內(nèi)的體積電阻。
比容量  specific capacity
單位質(zhì)量的活性物質(zhì)在規(guī)定條件下充電或者放電的電化學(xué)容量。
[來源：GB/T 20252-2014，3.1，有修改]
首次充放電效率  initial charge-discharge efficiency
活性物質(zhì)在規(guī)定條件下首次放電容量與充電容量的百分比率。
循環(huán)性能  cycle performance
活性物質(zhì)在規(guī)定條件下充放電循環(huán)一定次數(shù)后，放電容量與初始放電容量的百分比率。

技術(shù)要求
外觀
產(chǎn)品外觀應(yīng)為灰黑色粉末，顏色均一，無結(jié)塊。
化學(xué)成分

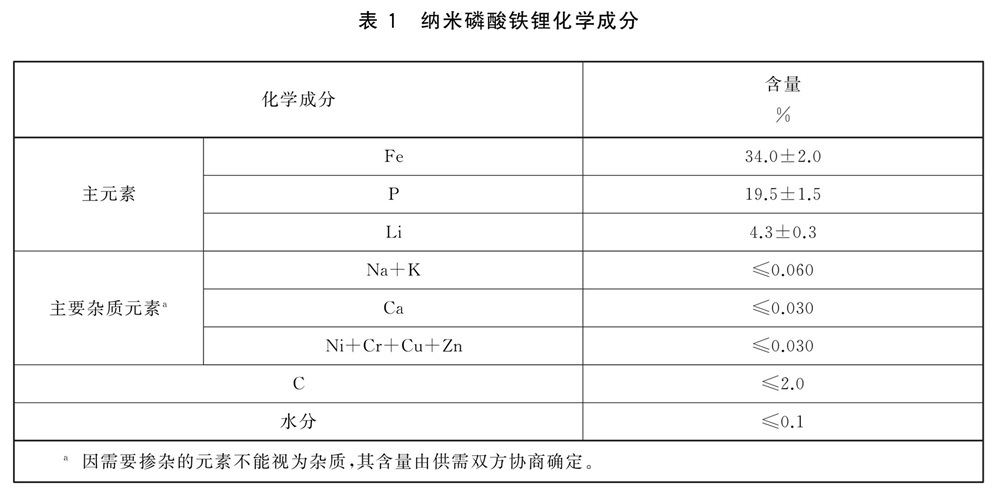

產(chǎn)品的化學(xué)成分應(yīng)符合表1的規(guī)定。

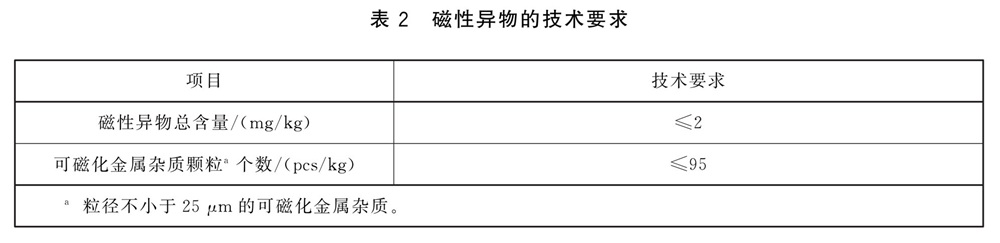

產(chǎn)品磁性異物的技術(shù)要求應(yīng)符合表2的規(guī)定。


物理性能
—次顆粒掃描電鏡粒徑分布
供方宜提供產(chǎn)品的掃描電鏡粒徑分布圖并附帶電鏡圖，D₁₀應(yīng)不大于100nm，平均粒徑宜不大于500nm。
注：D₁₀是指顆粒的累積粒度分布百分?jǐn)?shù)達(dá)到10％時(shí)對應(yīng)的粒徑。
二次團(tuán)聚顆粒粒度分布
供方應(yīng)提供產(chǎn)品二次團(tuán)聚顆粒粒徑分布圖，其中D₉₉應(yīng)不大于20μm。
注：D₉₉的是指顆粒的累積粒度分布百分?jǐn)?shù)達(dá)到99％時(shí)對應(yīng)的粒徑。
晶體結(jié)構(gòu)
產(chǎn)品的晶體結(jié)構(gòu)應(yīng)為橄欖石型結(jié)構(gòu)，空間群為Pnmb。XRD譜圖典型特征應(yīng)符合JCPDS(40-1499)。
松裝密度
產(chǎn)品的松裝密度應(yīng)不小于0.3g/cm³。
振實(shí)密度
產(chǎn)品的振實(shí)密度應(yīng)不小于0.7g/cm³。
壓實(shí)密度
產(chǎn)品的壓實(shí)密度應(yīng)不小于2.2g/cm³。
比表面積
產(chǎn)品的比表面積應(yīng)不大于20m²/g。
粉末電阻率
產(chǎn)品的粉末電阻率應(yīng)不大于110Ω?cm。
pH
產(chǎn)品的pH應(yīng)在7.0~11.0范圍內(nèi)。
鐵離子溶出率
產(chǎn)品的鐵離子溶出率應(yīng)不大于150mg/L。
模擬電池電化學(xué)性能
0.1C首次放電比容量
產(chǎn)品模擬電池0.1C首次放電比容量應(yīng)不小于155mAh/g。
0.1C首次充放電效率
產(chǎn)品模擬電池0.1C首次充放電效率應(yīng)不小于95%。
常溫循環(huán)性能
在25°C±2°C條件下，全電池以1C進(jìn)行充放電循環(huán)1000次，第1000次的循環(huán)放電容量應(yīng)不低于初始放電容最的90%。
注：初始放電容量一般采用第2次或第3次充放電循環(huán)后的放電容量或由供需雙方協(xié)商確定。
高溫循環(huán)性能
在45°C±2°C條件下，全電池以1C進(jìn)行充放電循環(huán)600次，第600次的循環(huán)放電容量應(yīng)不低于初始放電容量的90%。

檢測方法
水分的測定應(yīng)按照 GB/T 41232.8 的規(guī)定進(jìn)行。
GB/T 41232.8-2024 納米制造 關(guān)鍵控制特性 納米儲能 第8部分：納米電極材料中水分含量的測定 卡爾·費(fèi)休庫侖滴定法

【實(shí)驗(yàn)儀器制備，推薦使用】含水量試驗(yàn)方法

產(chǎn)品介紹鏈接：

京都電子KEM  全自動卡爾費(fèi)休庫侖法滴定儀 MKC-710S

儀器操作以及功能介紹視頻：

京都電子KEM 卡爾·費(fèi)休庫侖滴定儀MKC-710S + 管式加熱法水蒸發(fā)器ADP-611
